国产兆芯3U嵌入式PXIe控制器PXIe-76L1阿尔泰科技

简介：
PXIe76L1是阿尔泰科技专为PXI-Express的混合测试系统设计的3U PXIe控制器，采用国产兆芯KaiXian KX-6640MA处理器，内存最大可支持24G DDR4。该系统PXI Express的l ink配置为通用的4Port 4lan的模式，PXIe76L1控制器还提供丰富灵活的I/O接口，包括一个HDMI，一个USB3.0接口，可以连接高速的外部设备，两个千兆以太网口，四个USB2.0接口可以连接其他外部设备或者USB接口的仪器。产品设计经过严格测试已成熟应用，能长时间稳定可靠地工作，可广泛应用于工业自动化控制，军用计算机领域。

特点：
 国产处理器，兆芯KX-6640MA，主频2.2GHz、睿频2.6GHZ
 核显：兆芯ZX-E Integrated Graphic Processor C-960（504MB）
 支持双通道 DDR4内存，最大可达24 GB
 PXI Express 链路能力： • 四路配置：x4 x1 x1 x1
 SATA存储配置：1TB(或更大)SSD
 一路LVDS接口（PXIe连接器）
 I/O接口： • 1×USB 3.0接口 • 2×千兆以太网口 • 4×USB 2.0 接口 • 1×HDMI 显示接口 • 1×RS-232/422/485 D-SUB9接口 1×RS-232 D-SUB9接口• 1×2port音频接口：1×Mic In 1×Line Out
 触发I/O：可由软件触发信号

产品订购信息：
 PXIe76L1-A-A1：兆芯 KX-6640MA/1×8G DDR4/1×RS232/1×RS232/RS422/RS485/4×USB2.0/2×LAN/1×HDMI/1×USB3.0/1×PXI Trigger/1×Audio/1×RST/1×1TB SSD

 PXIe76L1-A-A2：兆芯 KX-6640MA/1×16G DDR4/1×RS232/1×RS232/RS422/RS485/4×USB2.0/2×LAN/1×HDMI/1×USB3.0/1×PXI Trigger/1×Audio/1×RST/1×1TB SSD

系统架构：

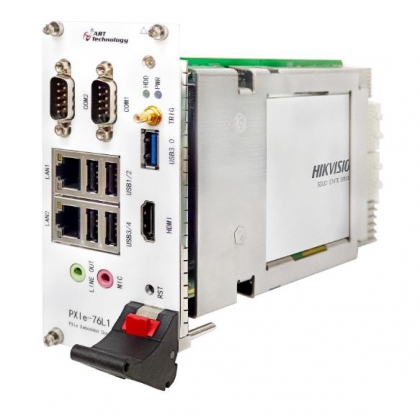

产品示意图：






指标参数：

系统平台	处理器：兆芯KX-6640MA，主频2.2GHz
	核显：兆芯ZX-E Integrated Graphic Processor C-960
	显示：1个HDMI显示接口，一个LVDS接口（PXIe连接器输出）
	内存：板载8GB DDR4内存颗粒+一个SODIMM DDR4插槽
	网口：2个以太网控制器
	音频：英特尔Digital High Definition Audio Interface
	USB: 4个USB2.0接口，1个USB3.0接口
	串口：1x RS-232/422/485 D-SUB9接口 1x RS-232 D-SUB9接口
	PXI Express链路能力：4路配置 x4 x1 x1 x1
	存储：1路SATA（标配512GB SSD）
	电池：3.3V coms电池
物理特性	最大外形尺寸：60.5×128.5×213.2mm（W×H×D）
应用环境	温度范围：0~60℃（-20~70℃可定制）
	相对湿度：5～95%，无凝露
	储存温度：-40～85℃
	工作温度：0-60℃
操作系统	Win7 银河麒麟
