1、跌落高度：300-1800MM（单翼）
2、试件最大重量：100Kg；
3、试件最大尺寸：800*800*1000mm；
4、冲击面板尺寸：1700*1200*14MM；
5、电机功率：1.85kw
6、试验台外形尺寸：1700*1200*2315mm；
7、跌落误差：±5mm；
8、跌落平面误差<1°
9、高度显示采用高精度编码器感应
10.夹环口径： 上環Dia. 31.7mm,下環Dia. 31.75mm
11.辅助设备： 菱角菱線支援杆
12 .跌落方式： 電磁式瞬間自由落體
13、电源：AC 200~240V 50~60HZ 10A
1、跌落高度可自由控制，如设定500mm，就到500mm自动停机，跌落范围：300-1800mm任意设置。
适用于包装箱，纸桶，集装袋，塑胶容器
YN-SZ-107包装箱单翼跌落试验机主配件产地：
1、主电机：台湾天力
2、复 位 电 机：台湾天力
3、高度控制仪表：我司自己开发
4、主柱：外购钢材，经外圆磨加工，外表镀铬，永不生锈 ，
5、落地式电控箱：我司自己研制，使用方便
6、电器：欧姆龙
7、链条：台湾ST
8、皮带：台湾荣丰
9、减速机：台湾利茗
10、编码器：韩国奥通米克斯
YN-SZ-107包装箱单翼跌落试验机测试方法：
1.面的测试：纸箱六面各作一次试验。
2.棱线的测试：纸箱的三种不同棱线各作一次试验。
3.棱角的测试：纸箱的任一棱角作一次试验。
4.箱包类测试方法必须另外参考相关厂商所制定标准。

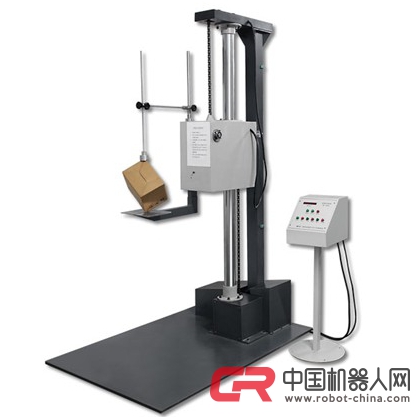

YN-SZ-107包装箱单翼跌落试验机结构：
1．落下原理：采用电磁式使台面瞬间脱离测试物成自由落体。
2．高度调整：采用输入方式及马达带动台面上升或下降来调整试验高度，并设有高度尺对照。
3．设有棱角、棱线辅助支持装置以利试验的操作。
YN-SZ-107包装箱单翼跌落试验机安装：
1．使用电源：AC -220V 50~60HZ 10A
2．将本机台平置于地面上，需留有两台面张开的最大空间，
3．测试中人员远离周围以策安全。
4．使用前先用水平仪调整底座水平。
YN-SZ-107包装箱单翼跌落试验机操作说明：
1.将台面由外侧翻向上，置于内部中央位置。
2.启动电源键（ON），电源指示灯亮
3.将测试物置于台面上。
4.首先输入高度启动上升键或下降键调整试验高度。
5.启动落下控制键，单翼台面瞬间摆下被试验物立即自由落下。
6.欲做棱角测试时，将单翼放下，再松开固定标，拉出辅助翼，
7.每一件测试物需作一角三棱六面试验。
8.试验后按电源关闭键，取出试品检查有无受损。
落下速度计算：仅供参考用 此项试验为一种自由落体试验，其公式如下：
V= V0+gt
H= V0t+1/2gt2
V2=V02+2gh
g：表示重力加速度其值=980cm/sec2
=9.8m/sec2
YN-SZ-107包装箱单翼跌落试验机保养及注意事项：
1、 本机放置应避免在人多或走道旁，以免误伤人员。
2、 工作时，机器工作扇面(警戒线)1.5米处严禁站人。
2、试验后请将台面双冀自然垂下。
3、螺杆应常上高温黄油润滑。
4、本机若发生故障请即通知本公司。
5、测试物最大体积：80*80*100cm（D*M*H）
