在实际系统中，车间里分布多台PLC，需要用上位机软件集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。
本方案以组态王和2台西门子S7-1200为例，介绍组态王与多台 PLC的无线Profinet协议通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。
一、方案概述
本方案中，用户，无需更改网络参数和原有程序，也不必了解协议细节，通过西安达泰电子欧美系PLC无线通讯终端——DTD418MB，即可直接替换组态王与PLC之间有线以太网通讯，且稳定方便的实现PLC无线以太网通讯。
无线网络图 ▼
西门子PLC无线通信，无线以太网，以太网模块，组态无线连接plc，PLC网口无线模块，1200PLC无线通讯，无线网关
二、测试设备与参数
● 西门子PLC型号：S7-1200 × 2台
● 上位机：组态王6.55 × 1台
● 达泰欧美系PLC无线通讯终端——DTD418MB × 3块
● 主从关系：1主2从
● 通讯接口：RJ45接口
● 供电：12-24VDC
● 通讯协议：Profinet协议
● 传输距离：100米，1KM

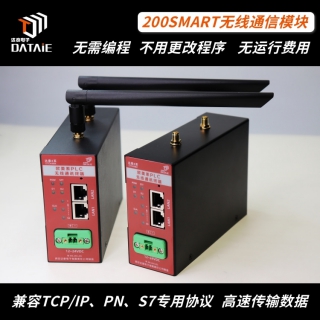

三、达泰欧美系PLC无线通讯终端--DTD418M
达泰DTD418MB采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。
DTD418MB 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。
西门子PLC无线通信，无线以太网，以太网模块，组态无线连接plc，PLC网口无线模块，1200PLC无线通讯，无线网关
■ 主 要 特 征:
◆ 可以直接代替有线以太网线，实现无线组网；
◆ 支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等；
◆ 全数字无线加密传输方式，不插卡无运行费用；
◆ 无需更改程序，即插即用，自适应接口协议；
◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。
四、接线方式
1、上位机与DTD418MB接线：
用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入上位机的RJ45接口。
2、PLC与DTD418MB接线：
用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入S7-1200的RJ45接口。
五、配置组态王TCP驱动文件
1.打开相关文件夹
2.搜vS7200.ini文件，以记事本的方式打开
3.修改如下
其中的“192.168.2.12”是cpu的ip地址。如果有多台，应列出它们的ip地址。“0”。
西门子PLC无线通信，无线以太网，以太网模块，组态无线连接plc，PLC网口无线模块，1200PLC无线通讯，无线网关
六、组态王配置
1. 创建一个工程，输入名称，点击“是”
2.点击设备选择S7—1200TCP驱动
3.输入逻辑名称
4.选择任意串口或者默认
5.设置1200 PLC IP地址
6.默认参数
七、设置组态王画面
1. 数据词典—定义变量
2.画面—创建一个新画面
3.关联变量
八、PLC程序的下载
1、地址配置
2、连接机制
3、简单程序编写（源代码中已编写好）
用M点驱动响应的Q点输出。
4、程序下载
2台PLC的IP分别设置192.168.2.12和192.168.2.13。
将程序下载到PLC。
九、测试方法
1、用组态王的M点按钮控制PLC对应的Q点，同时在组态王上监测Q点输出。
2、给PLC的I点输入信号，看组态王是否有监测到相应点的信号。
西门子PLC无线通信，无线以太网，以太网模块，组态无线连接plc，PLC网口无线模块，1200PLC无线通讯，无线网关
