产品概述：

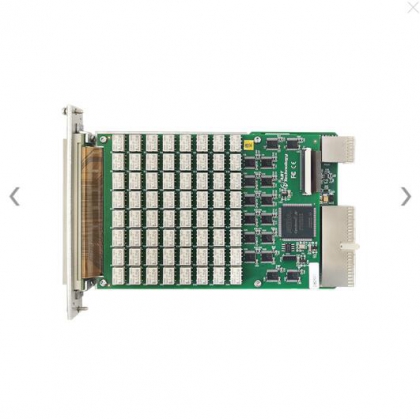

PXI2601是一款由128个交叉点组成的高密度 PXI矩阵开关模块，可使用不同的接线盒配件将其配置为4×32、8×16或两组4×16的2线矩阵。该模块采用机电继电器，为承载大功率信号提供了出色的性能，同时具有低热偏移，可在低电压电平下进行精确测量。PXI2601还具有监测继电器的板载继电器计数的功能，从而预警产品的正常使用寿命。
指标参数：
产品型号 |
PXI2601 |
||
产品系列 |
矩阵开关 |
||
连接器 |
DIN41612-128P公头 |
||
接线方式 |
前置式接线端子盒（选配） |
||
拓扑结构 |
2线4×32矩阵 |
TB2601-4_32端子盒 |
|
2线8×16矩阵 |
TB2601-8_16端子盒 |
||
2线两组4×16矩阵 |
TB2601-D4_16端子盒 |
||
输入特性 |
最大切换电压 |
通道间 |
150 V |
通道与地 |
150 V, CAT I |
||
最大切换功率（单通道） |
30W, 37.5 VA |
||
最大切换电流（单通道） |
直流 |
1A |
|
交流 |
0.25A |
||
最大承载电流（单通道） |
直流 |
2A |
|
交流 |
0.5A |
||
直流路径电阻 |
最初时 |
< 1Ω |
|
寿命终止时 |
≥2Ω |
||
热电动势 |
< 9μV |
||
最小电流 |
10μA |
||
支持PXI Trigger<0..7>触发、外部触发（前面板） |
|||
