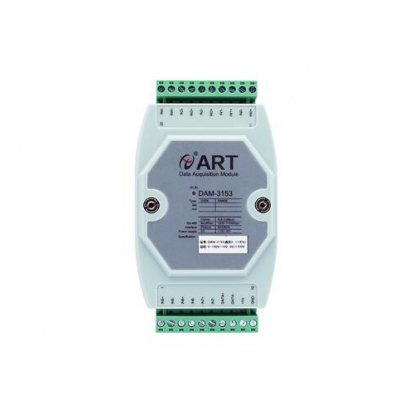

8路模拟量大电压电流采集模块DAM-3153XX可定制

模拟量输入

输入通道

8路差分模拟量输入

输入类型

电流或电压输入

采集量程注3

DAM-3153（直流0-±1.5A）

直流0～1500mA（默认），-1500～1500mA，

-1500～0mA

DAM-3153（直流0-±500mA）

直流0～500mA（默认），-500～500mA，

-500～0mA

DAM-3153（直流0-±200mA）

直流0～200mA（默认），-200～200mA，

-200～0mA

DAM-3153（直流0-±10A）

直流0～10A（默认），-10～10A，-10～0A

（直流0-±10A模块只有4路输入通道可用，

即通道0,2,4,6）

DAM-3153（直流0-±1A）

直流0～1000mA（默认），-1000～1000mA，

-1000～0mA

DAM-3153（直流0-±5A）

直流0～5A（默认），-5～5A，-5～0A

DAM-3153（直流0-±35V）

直流0～35V（默认），-35～35V，-35～0V

DAM-3153（直流0-±50V）

直流0～50V（默认），-50～50V，-50～0V

DAM-3153（直流0-±300V）

直流0～300V（默认），-300～300V，-300～0V

DAM-3153（直流0-±60V）

直流0～60V（默认），-60～60V，-60～0V

DAM-3153（直流0-±100V）

直流0～100V（默认），-100～100V，-100～0V

DAM-3153（直流0-±20V）

直流0～20V（默认），-20～20V，-20～0V

DAM-3153（4路直流0-10V,

4直流0-250mA）

通道0/2/4/6直流0～250mA（默认），

-250～250mA，-250～0mA

通道1/3/5/7直流0～10V（默认），-10～10V，

-10～0V

其他量程

可定制不同通道不同量程，可定制直流或交流量程

采样速率注1

每通道50sps

分辨率

16位

采集精度

±0.1%（详见下表3）

输入阻抗

电压量程：10V、20V、50V和60V量程为350KΩ，100V量程为800KΩ，

300V量程为2MΩ

电流量程：200mA量程为1Ω，250mA量程为680mΩ,500mA量程为430mΩ,

1A量程为220mΩ,1.5A量程为150mΩ,5A量程为22mΩ,10A量程为5mΩ

隔离电压

2500VRMS(浪涌保护电压)

共模电压

电流量程：3V

电压量程：量程电压，例如，DAM-3153（直流0-±35V）量程为35V，共模电压为35V

其他

通讯接口

RS-485

波特率

1200～115200bps

数据通讯速率注2

最大180次/秒（单模块，115200bps下）

最大24次/秒（单模块，9600bps下）

最大3次/秒（单模块，1200bps下）

看门狗

通信看门狗

供电电压

+10V～30VDC

电源保护

电源反向保护

功耗

额定值1.2W @ 24VDC

操作温度

-10℃～＋70℃

存储温度

-40℃～＋80℃
