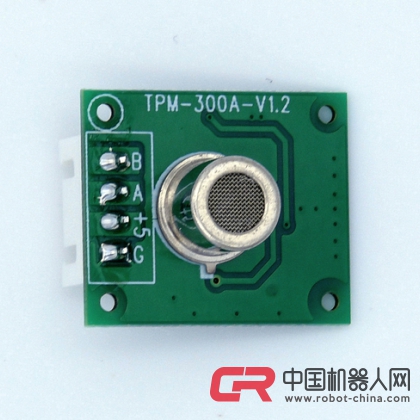

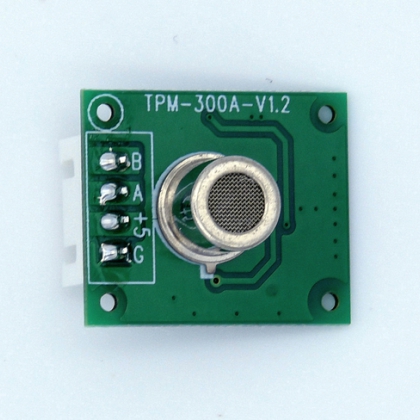

TPM-300A-V1.2
模块特点 应用领域
* 零点标定、高一致性 *空气净化器、空气清新机
*高灵敏度 、长寿命、低功耗 *负离子光纤花及车载净化器 * 自动校准、自带温湿度补偿 *新风换气系统及自动换气扇
* 数字信号输出，应用简单 *空调自动换气及集成吊顶控制器
* 可根据用户要求定制模块及调整灵敏度等 *厨卫新风换气控制器等
规格参数
|
模块型号 |
TPM-300A-V1.2 |
|||
|
传感器型号 |
TP-401T |
|||
|
探测气体 |
氨气、氢气、酒精、一氧化碳、甲烷等有机挥发气体；香烟、木材、纸张燃烧烟雾、油烟等。 |
|||
|
电路性能 |
物理接口 |
XH2.54-4立式插座 |
||
|
输出数据 |
TTL电平 |
|||
|
输入电压 |
5.0±0.2VDC （无电压反接保护） |
|||
|
模块气敏参数 |
工作电流 |
≤80mA |
响应时间 |
≤10秒 |
|
预热时间 |
≤120秒 |
恢复时间 |
≤120秒 |
|
|
环境参数 |
工作温度 |
-10 --- 40℃ |
存储温度 |
-20 --- 60℃ |
|
工作湿度 |
≤95％RH |
存储湿度 |
≤60％RH |
|
|
外形物理规格参数 |
灵 敏 度 |
0.5 ppm氢气 |
模块重量 |
约20克 |
|
外形尺寸 |
24×20×15mm（L×W×H） |
|||
|
寿命 |
灵敏度衰减 |
≤1%/年 |
使用寿命 |
≥10年 |
接口定义 输出信号定义
|
端口名 |
接口用途 |
|
端口1 |
接电源负极 (-) |
|
端口2 |
接电源正极 (+) |
|
端口3 |
A |
|
端口4 |
B |
|
A |
B |
污染等级 |
|
低 |
低 |
0 |
|
低 |
高 |
1 |
|
高 |
低 |
2 |
|
高 |
高 |
3 |
备注：污染等级数值越高表示空气质量越差
