D671F
概述

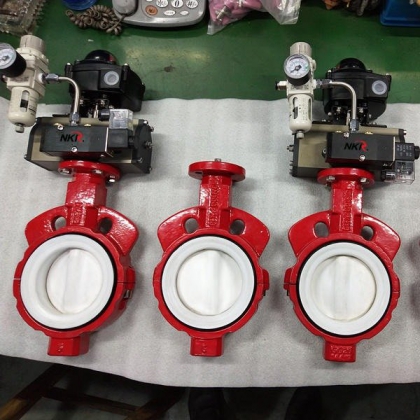

D671F4-16气动衬四氟蝶阀顾名思义他是一款气动控制开关的四氟蝶阀，对夹连接，阀体材质铸铁/钢制，四氟密封，中线结构，可以用于耐磨或者耐腐蚀管道中，PN16压力，适用在-50℃～150℃的强酸、强碱和强氧化剂的腐蚀介质中使用，更换内衬材质还适用于各种浓度的强碱有机溶剂及腐蚀性气体、液体介质的管路上使用。广泛应用于水厂、电厂、化工、食品、造纸、医药等行业。
用途
采用金属阀体，流到内壁镶嵌氟塑料衬里结构，所以也称为衬塑蝶阀。金属阀体两段式活结结构，方便镶嵌内壁氟塑料，也方便拆装更换衬里材料。利用氟塑料优良的耐热性和耐寒性，低摩擦性和自润滑性非常好，还具有优良的电绝缘性和优异的化学稳定性，可耐各种强酸、强碱和强氧化剂的腐蚀，在低压管道中不超过氟橡胶使用温度的条件下，可代替昂贵的不锈钢、哈氏合金、蒙乃尔合金、20号合金，解决了石化、化工管道强腐蚀性介质的输送难题。
衬里材质性能表
衬里材质性能表
中文名称
聚四氟乙烯
聚偏氟乙烯
聚全氟乙炳烯
四氟乙烯乙烯共聚物
可溶性聚四氟乙烯
聚烯烃
英文代码
PTFE（F4）
PVDF（F2）
FEP（F46）
ETFE(F40)
PFA FA）
PO
相对密度 g/cm3
2.18
1.76
2.14
1.7
2.13~2.16
0.92
吸水率 %
0.01~0.02
0.04
0.01
≤0.029
0.03
＜0.01
成型收缩率 %
1~5
2
2～5
2~5
1~5
1.5~4
热胀系数 10-5k-1
10.5
8.5~15
8~11
8
8~12
11.5
zui低脆化温度 ℃
-190
-62
-90
-60
-150
-58
zui高使用温度 ℃
250
150
204
200
250
120
*推荐使用温度 ℃
－190~180
－40~150
－88~－180
－60~180
－150~180
－50~80
熔点 ℃
327
158~197
250~290
240~280
302~308
129~130
特点
1.中线蝶阀为整个蝶板与阀座在360°
圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
3.四级加载弹性密封,jue对保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单
耐腐蚀性能
A--耐腐蚀性能优 B--耐腐蚀性能良 C--耐腐蚀性能可 D--耐腐蚀性能差
衬里材料耐腐蚀性能
介质
浓度（％）
温度（℃）
PTFE
PVDF
FEP
ETFE
PFA
PO
硫酸
10~98
常温~100
A
A－B
A
A
A
浓度<93A
硝酸
5~98
常温~100
A
A
A
A
A
浓度<68C
盐酸
10~38
常温~100
A
A
A
A
A
A
醋酸
10~100
常温~100
A
A~B
A
A
A
D
铬酸
50~100
常温~70
A
A~B
A
A
A
D~C
磷酸
50~85
常温~100
A－B
A
A－B
A－B
A~B
A
san氯甲烷
100
常温
C
D
C
C
C
C
硫酸铜
15
常温
A
B
A
A
A
A
二乙min
100
常温
B
C
A
B
B
D
醋酸乙酯
100
常温
B
C
C
C
B
C
汽油
100
常温
A
A
A
A
A
D
过氧化氢
3~30
常温
A
A－B
A
A
A
C
王水
—
常温
A
A
A
A
A
B
硝基苯
100
常温
A
B
A
A
A
B
苛性纳
10~50
常温~100
A
A－B
A
A
A
A
次氯酸纳
—
70
A
A
A
A
A
A
氢氟酸
40~99
－10~30
A－B
B
A－B
A－B
A－B
B
发烟硫酸
20
常温
A
B
A
A
A
A
丙烯晴
—
常温
B
C
B
B
B
C
苯胺
100
常温
B
B
B
B
B
C
苯
100
常温
B
C
C
C
B
C
醋酸丁脂
100
常温
B
C
B
B
B
C
四氯化碳
试剂级
常温
B
C
B
B
B
D
外形尺寸
外形连接尺寸
DN
主 要 外 形 尺 寸
主 要 连 接 尺 寸
0.6 MPa
1.0 MPa
1.6 MPa
L
H
HO
A
B
DO
n-d
DO
n-d
DO
n-d
50
43
63
306
180
200
110
4/14
125
4/18
125
4/18
65
46
70
321
180
200
130
4/14
145
4/18
145
4/18
80
46
83
346
180
200
150
4/18
160
8/18
160
8/18
100
52
105
387
180
200
170
4/18
180
8/18
180
8/18
125
56
115
411
180
200
200
8/18
210
8/18
210
8/18
150
56
137
447
270
280
225
8/18
240
8/22
240
8/22
200
60
164
572
270
280
280
8/18
295
8/22
295
12/22
250
68
206
646
270
280
335
12/18
350
12/22
355
12/26
300
78
230
738
380
420
395
12/22
400
12/22
410
12/26
350
78
248
761
380
420
445
12/22
460
16-22
470
16-26
400
102
289
877
450
470
495
16-22
515
16-26
525
16-30
450
114
320
938
480
490
550
16-22
565
20-26
585
20-30
500
127
343
993
480
490
600
20-22
620
20-26
650
20-33
600
154
413
1131
480
490
705
20-26
725
20-30
770
20-36
700
165
478
1476
640
660
810
24-26
840
24-30
840
24-36
800
190
525
1533
640
660
920
24-30
950
24-33
950
24-39
900
203
585
1655
750
860
1020
24-30
1050
28-33
1050
28-39
1000
216
640
1765
850
900
1120
28-30
1160
28-36
1170
28-42
1200
254
755
1995
850
900
1340
32-33
1380
32-39
1390
32-48
质量检测
1开箱检查
2专业检查。
开箱检查，主要是核对数量，型号，规格，表面有无损坏等
专业检查，主要是气压试验和气密性试验等
依照标准进行检查。一是外观质量，二是进行点火花检验，三是衬里厚度的检测。至于数量、型号只是最基本的核定，一般是仓库进行的
1、检查法兰翻边有无磨损
2、阀门试压
3、测定衬里厚度
按照化工部标准(衬氟管道技术标准)进行验收，看衬氟工艺是否是紧衬，检查衬氟厚度，看有没有鼓泡现象，检查衬釜管尺寸是否符合工艺技术要求，提供质量证明书，合格证，提供四氟厂家的材质报告。
安装注事事项
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
